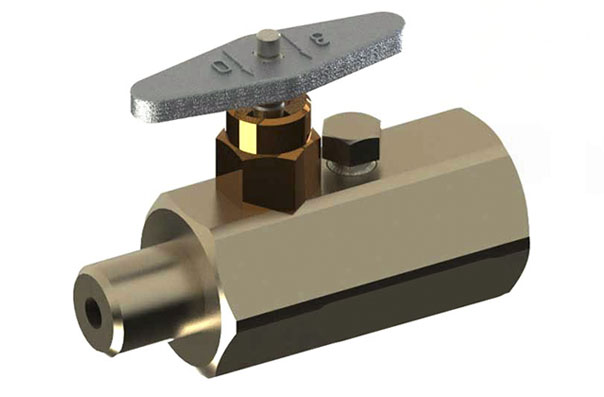

Вентиль стальной манометрический ВПЭ; ВПЭМ

PN:: 35,0; 70,0 Мпа
DN:: 5 мм
ТУ:: 28.14.13-001-1184501000771-2018

Вентили стальные прямоточные предназначены для эксплуатации в качестве запорных устройств на вторичных отводах арматуры и трубопроводов, а также для присоединения манометров.

Нужна консультация? Просто отправьте заявку или позвоните нам +7 (3522) 644 655

Характеристики
Чертёж
Материалы

Герметичность затвора по классу А ГОСТ 9544.

Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.

Направление потока рабочей по направлению стрелки на корпусе.

Присоединительные размеры:

Присоединительная резьба на входе		Присоединительная резьба на выходе
Внутренняя	М20х1,5	М20х1,5	Внутренняя
	K 1/2	М20х1,5
	Rc 1/2	М20х1,5
	G 1/2	М20х1,5
	LP 1/2	М20х1,5
Наружная	М20х1,5	М20х1,5	Наружная
	K 1/2	М20х1,5
	R 1/2	М20х1,5
	G 1/2	М20х1,5
	LP 1/2	М20х1,5
	М20х1,5	М20х1,5	Внутренняя
	K 1/2	М20х1,5
	R 1/2	М20х1,5
	G 1/2	М20х1,5
	LP 1/2	М20х1,5

Варианты присоединительных резьб на входе и на выходе вентиля:

Присоединительная резьба на входе

Присоединительная резьба на выходе

Внутренняя

М20х1,5

K 1/2

K 3/4

R 1/2

G 1/2

LP 1/2
