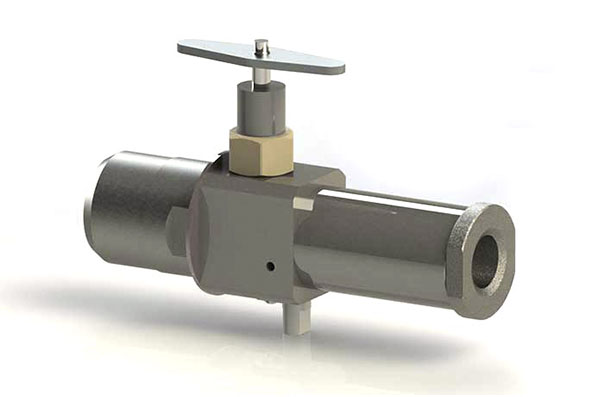

Разделитель сред РС-21
- PN:
- 35,0 Мпа
- DN:
- 5 мм
- ТУ:
- 28.14.13-005-1184501000771-2018
Разделитель сред предназначен для установки и предохранения манометра от размораживания при отрицательных температурах.
Обеспечивает надежную работу в комплекте с манометром в диапазоне давления до 35 МПа, при температуре до минус 60ºС за счет конструкции и применения специальных материалов.
— полная герметизация каналов подвода рабочей среды к манометру;
— безопасность замены манометра и мембраны;
— внутренняя полость манометра заполнена незамерзающей жидкостью и отделена мембраной от рабочей среды.
Нужна консультация? Просто отправьте заявку или позвоните нам +7 (3522) 644 655
-
Назначение - применяются для установки и предохранения манометра от размораживания во время эксплуатации при отрицательных температурах окружающей среды.
Рабочая среда - нефть, газ, газоконденсат, нефтепродукты. Установочное положение - любое
Климатическое исполнение - У1, ХЛ1, УХЛ1 по ГОСТ 15150-69
Температура окружающей среды - для исполнения У1 от -40⁰С до +40⁰С, для исполнения ХЛ1, УХЛ1 от -60⁰С до +-40⁰С
Класс герметичности - А по ГОСТ 9544-2015
Присоединение к трубопроводу - муфтовое резьбовое, под приварку встык
Вентиль изготавливается с ручным управление.
Основные габаритные и присоединительные размеры
Далее схемы и таблица
