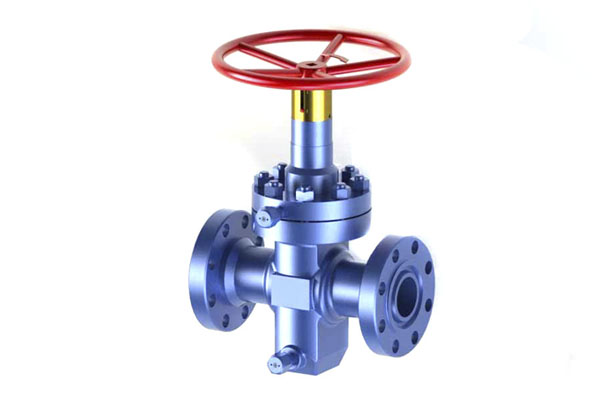

Задвижка шиберная ЗМС

PN:
14,0; 21,0; 35,0; 70,0 Мпа
DN:
50;65; 80;100;150 мм
ТУ:
28.14.13-008-1184501000771-2018
Задвижка шиберная устьевая с уплотнением металл/металл предназначена для установки в фонтанную арматуру, применяется в качестве запорного устройства для полного перекрытия потока рабочей среды из скважины.

Нужна консультация? Просто отправьте заявку или позвоните нам +7 (3522) 644 655

  • Уровень технических требований к рабочим характеристикам по ГОСТ / по API: УТР1, УТР2 / PR1, PR2.

    Герметичность затвора задвижек по классу А ГОСТ 9544.

    Температурные классы по API: K, L, P, R, S, T, U.

    Возможна поставка в материальном исполнении К1 и К2

    по ГОСТ 13846-89 и AA, BB, СС, DD, EE, FF, HH по API Spec 6A. УТТ3, УТТ4 / PSL1,PSL2, PSL3, PSL3G.

    Климатическое исполнение по ГОСТ: У, ХЛ.

    Присоединение к трубопроводу: фланцевое (ГОСТ, РД, API), муфтовое, моноблочное.

    Возможны изготовления:

    • по российским стандартам;
    • по РД 26-16-40-89 (фланцевые соединения);
    • с монограммой API 6А по стандартам API.

    Основные преимущества:

    • исполнение запорных органов из нержавеющих сталей с упрочнением (химико-термическая обработка;
    • наплавка коррозионностойкими и износостойкими сплавами);
    • наличие в задвижках нагнетательного и спускного клапанов для проведения операций по прокачке арматолом (визуальный контроль за полнотой наполнения) или слива конденсата;
    • наличие в ходовом узле затвора противо-пожарной вставки, гарантирующей герметичность соединений при выгорании уплотнения шпинделя (специальное уплотнение металл/металл между торцом крышки и шейкой шпинделя);
    • обеспечение полной герметичности затвора за счет постоянного поджатия седел;
    • наличие указателя положения шибера «открыто - закрыто»;
    • наличие механизма регулировки полнопроходности.
